今回は、定盤加工における上面・下面・側面の加工工程についてご紹介します。
定盤は、溶接や組立、検査などさまざまな場面で使用されるため、高い平面精度と安定した仕上がりが求められます。
本記事では、側面の長手加工から下面加工、上面仕上げまで、定盤加工の一連の流れを写真とともに解説します。

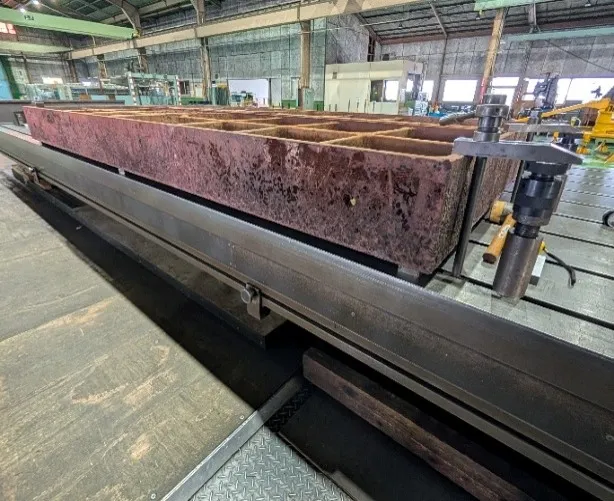

側面長手加工段取り
まずは、側面長手加工のための段取りを行います。加工精度を確保するため、加工物の設置状態や固定状況を確認し、安定した切削ができる状態を整えます。
長尺物はわずかなズレでも仕上がりに影響するため、段取りの段階で確実に位置決めを行うことが重要です。

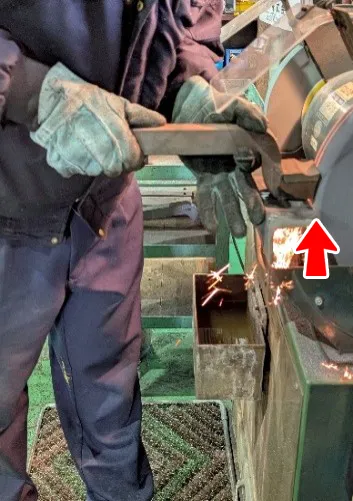

バイト研ぎ
バイト刃先の形状は、仕上がり面の粗さに大きく影響します。そのため、加工物の材質や加工内容に応じて、その都度適切な形状に研ぎ直しを行います。
刃先の状態を整えることで、切削抵抗を抑えながら、安定した加工面を得ることができます。

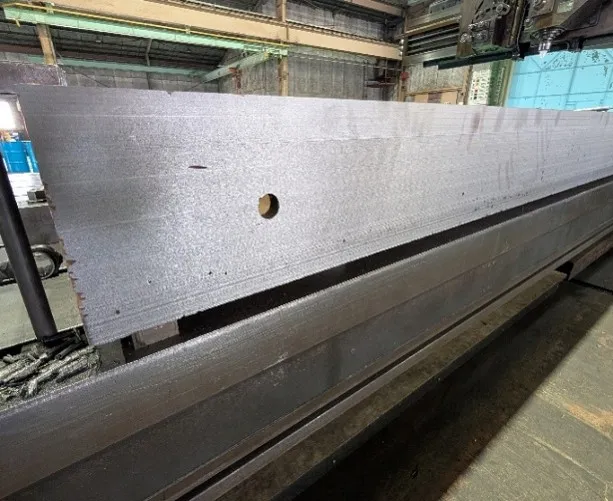

長手加工
側面の長手方向を、一定の条件で均一に切削していきます。この工程では、切削ムラのない安定した送りを意識しながら加工を進め、側面の寸法と面の状態を整えていきます。

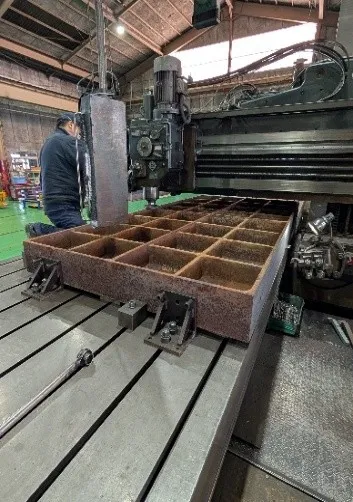

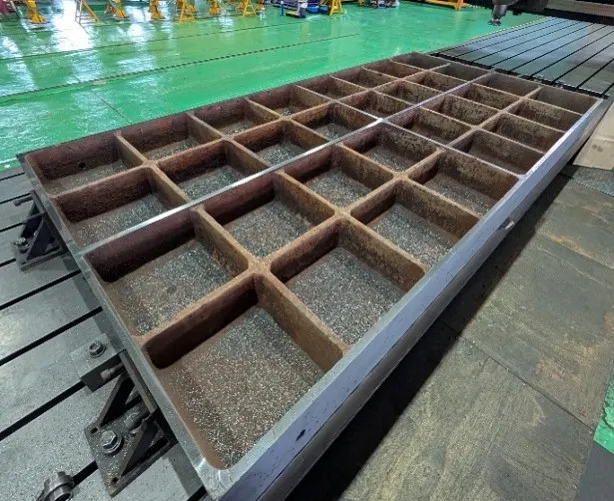

下面捨て加工
続いて、下面の捨て加工を行います。下面をあらかじめ加工しておくことで、上面加工時の段取りがしやすくなり、加工全体の安定性向上にもつながります。
また、基準面を整えることで、以降の工程でより高い精度を確保しやすくなります。

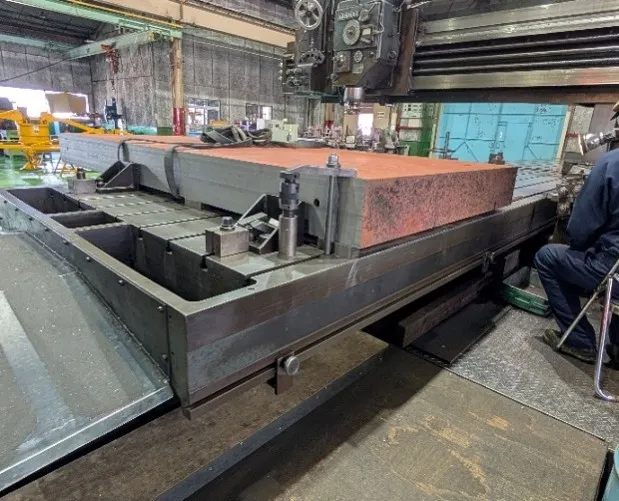

短手加工
短手方向についても、長手加工と同様にバイトを使用して切削加工を行います。
加工条件を安定させながら、短手側の寸法と面の状態を整え、全体のバランスを見ながら整えていきます。

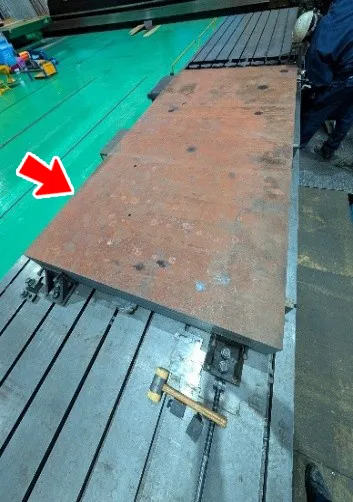

上面段取り
上面加工に向けて、加工物の段取りを行います。この工程では、加工物がしっかり固定されていることを確認し、加工中にズレや浮きが生じない状態に整えます。
上面は仕上がり品質に直結するため、段取りの精度も非常に重要です。

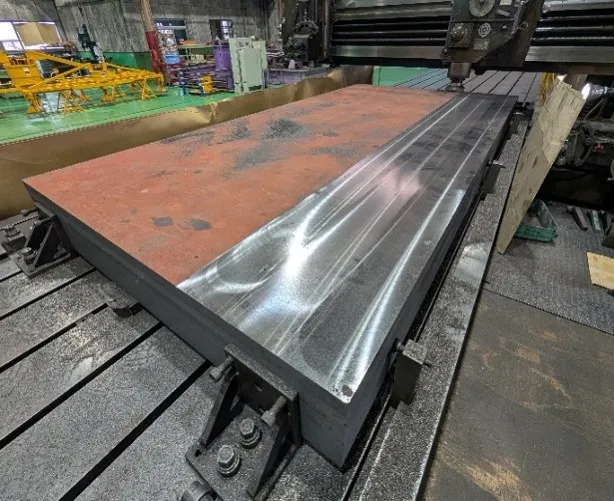

上面加工
上面加工では、主に溶接などの使用によって生じた摩耗や歪みを切削によって取り除いていきます。
表面を均一に仕上げることで、定盤としての機能を回復させ、再び高精度に使用できる状態に整えます。
使用状況に応じた適切な切削を行うことで、平面精度の高い仕上がりを実現します。
加工完了
すべての工程が完了すると、高精度な平面仕上げが施された定盤が完成します。
上面・下面・側面を順に整えることで、全体として安定した品質と精度を確保することができます。
まとめ
定盤加工では、側面・下面・上面の各工程を適切な順序で行うことが、高精度な仕上がりを実現するための重要なポイントです。
段取りから仕上げまでを丁寧に行うことで、定盤本来の性能をしっかりと引き出すことができます。
飯島マシナリーでは、用途や使用状態に応じた最適な加工を行い、高品質な定盤仕上げに対応しています。
